| IDA+B | Ø OD mm | CL | SESA&B | ConeTop | Stożkowe dno | Kąt dolny |
|---|
| 114/4,5 | 83 | 130/3,5 | 40/1,5 cala | 12.5 | 37.5 | 60° |
| 100/4 | 93 | 130/3,5 | 40/1,5 cala | 12.5 | 37.5 | 60° |
| 75/3 | 103 | 130/3,5 | 40/1,5 cala | 12.5 | 37.5 | 60° |
| 60/2,5 | 118 | 130/3,5 | 40/1,5 cala | 12.5 | 37.5 | 60° |
| 50/2 | 143 | 130/3,5 | 40/1,5 cala | 12.5 | 37.5 | 60° |
| 40/1,5 | 157 | 130/3,5 | 40/1,5 cala | 12.5 | 37.5 | 60° |
| 120/5 | 163 | 130/3,5 | 40/1,5 cala | 12.5 | 37.5 | 60° |
| 140/5,5 | 183 | 130/3,5 | 40/1,5 cala | 12.5 | 37.5 | 60° |
| 150/6 | 193 | 130/3,5 | 40/1,5 cala | 12.5 | 37.5 | 60° |
| 168/6,6 | 211 | 130/3,5 | 40/1,5 cala | 12.5 | 37.5 | 60° |
| 200/8 | 243 | 130/3,5 | 40/1,5 cala | 12.5 | 37.5 | 60° |
| 219/8,6 | 262 | 130/3,5 | 40/1,5 cala | 12.5 | 37.5 | 60° |
| 250/10 | 293 | 130/3,5 | 40/1,5 cala | 12.5 | 37.5 | 60° |
| 279/11 | 321 | 130/3,5 | 40/1,5 cala | 12.5 | 37.5 | 60° |
| 300/12 | 343 | 130/3,5 | 40/1,5 cala | 12.5 | 37.5 | 60° |
Wszystkie konstrukcje poliuretanowych mieszków wagowych są dostępne w wielu elastycznych materiałach. Materiały te można łączyć ze sobą, tworząc 2- lub 3-częściowy topiony mieszek wagowy. Oferujemy przezroczyste, niebieskie, wykrywalne przez detektory metali, białe i antystatyczne materiały poliuretanowe.
Zgodność z przepisami dotyczącymi kontaktu z żywnością
Wszystkie folie TPU są zgodne z międzynarodowymi przepisami dotyczącymi kontaktu z żywnością. PU-UF03, PU-UF07, PU-UF1, PU-UF15 i PU-UF3 zostały przetestowane pod kątem zgodności z przepisami dotyczącymi kontaktu z żywnością i są zgodne z poniższymi przepisami. Niektóre z nich mogą być dostępne wyłącznie z deklaracją zgodności z przepisami dotyczącymi kontaktu z żywnością.
Warunki pracy
Odporność na ciśnienie zależy od grubości warstwy poliuretanu. Więcej informacji można znaleźć na poszczególnych stronach kart charakterystyki każdego materiału. Oferujemy również testy ciśnieniowe dla niestandardowych mieszków ważących. W przypadku zastosowań o szczególnych wymaganiach dotyczących odporności na ciśnienie chętnie służymy rekomendacjami.
Odporność na temperaturę
Wszystkie materiały poliuretanowe Filcoflex mogą wytrzymać stałą temperaturę do 90°C / 194°F. Bardziej szczegółowe informacje można znaleźć na stronach poświęconych poszczególnym materiałom.
ATEX i bezpieczeństwo przeciwwybuchowe
Firma Filcoflex przeprowadziła niezależne testy w celu określenia zgodności z normą ATEX oraz właściwości elektrostatycznych materiałów poliuretanowych. Szczegółowe informacje można znaleźć na stronach poświęconych poszczególnym produktom i materiałom.
Wszystkie folie TPU są zgodne z międzynarodowymi przepisami dotyczącymi kontaktu z żywnością. PU-UF03, PU-UF07, PU-UF1, PU-UF15 i PU-UF3 zostały przetestowane pod kątem zgodności z przepisami dotyczącymi kontaktu z żywnością i są zgodne z poniższymi przepisami. Niektóre z nich mogą być dostępne wyłącznie z deklaracją zgodności z przepisami dotyczącymi kontaktu z żywnością.
Amerykańskie przepisy dotyczące bezpieczeństwa kontaktu z żywnością FDA 21 CFR
- 175.105
- 177.1680
- 177.2600
Europejskie przepisy dotyczące bezpieczeństwa materiałów przeznaczonych do kontaktu z żywnością
- (WE) 1935/2004
- (WE) 10/2011
- (WE) 2023/2006
Chińskie przepisy dotyczące kontaktu z żywnością
- GB 4806.7 - 2016
- GB 5009.156
- GB 31604.1 - 2015
- GB 4806.6 - 2016
- GB 9685 - 2016
Termoformowanie
PU BG jest wytwarzany poprzez termoformowanie 2 lub 3 części z arkusza poliuretanu. Termoformowanie arkusza poliuretanu pozwala uzyskać kształtowaną część bez szwu wysokościowego.
Zgrzewanie wysokiej częstotliwości
Wszystkie części są spawane za pomocą sprzętu do spawania wysokiej częstotliwości (HF). Nasz najnowszy sprzęt do spawania HF pozwala na uzyskanie spoin bezszwowych, tworząc część porównywalną do części odlewanej lub formowanej. Wszystkie elastyczne materiały poliuretanowe (PU) wskazane dla tego produktu można łączyć ze sobą, tworząc końcowy produkt w postaci mieszka ważącego. Możliwe jest łączenie materiałów o różnej grubości. Podczas termoformowania arkusza PU pierwotna grubość ulega zmniejszeniu. Zmniejszenie grubości pozwala uzyskać jeszcze bardziej elastyczny mieszek.
W przypadku klasycznego kształtu mieszka standardową praktyką jest stosowanie tej samej grubości dla górnej i dolnej części w celu zachowania elastyczności. Możliwe jest jednak zastosowanie grubszego materiału lub materiałów o różnych grubościach.
Mieszek ważący z poliuretanu jest jednym z najbardziej konfigurowalnych elastycznych łączników. Może być zaprojektowany z następującymi końcówkami sprzęgającymi:
Elastyczne złącza
- Zacisk węża Zamontowany
- Rozstaw śrub Mocowanie kołnierza
Rękawy do harmonijki ustnej
Elastyczne połączenia JACOB
Elastyczne złącza Tri-Clamp
W zależności od wymagań systemowych do PU BG CFT można dodać więcej opcji.
Wydłużone poliuretanowe mieszki ważące
W przypadku rur o dużych szczelinach lub odległościach silikonowe mieszki ważące można przedłużyć, używając tego samego materiału, co w przypadku mieszków.
Przedłużenie o 1 lub 2 boki
Zintegrowane pierścienie wzmacniające
Odporność na zapadanie się próżni lub nadmierne rozszerzanie się ciśnienia.
Stal nierdzewna, 3 mm / 5 mm / 8 mm (VR) PE 6 x 10 mm polietylen (VRPE)
Uziemienie lub uziemienie
Uziemienie lub uziemienie zapewnia ścieżkę dla bezpiecznego przepływu prądów zwarciowych do ziemi. Ta funkcja zapobiega potencjalnym zagrożeniom, takim jak porażenie prądem elektrycznym i uszkodzenie sprzętu, przyczyniając się tym samym do zwiększenia bezpieczeństwa w miejscu pracy.
- Podłączenie uziemienia na zintegrowanych kołnierzach z kołkiem M6 lub nakrętką (A)
Podłączenie uziemienia na zintegrowanych pierścieniach z kołkiem M6 lub nakrętką (VRA)
Rękaw w rękawie
Wewnętrzny stożek / wewnętrzna tuleja (7) do zastosowań w środowiskach zagrożonych wybuchem
Wyściółka na kołnierzu lub mankiecie
- Zszyta uszczelka na kołnierzach śrubowych (VF)
Zszyta uszczelka na mankietach końcowych (VF)
Etykieta
- Chip NFC umieszczony w kieszonce z poliuretanu Etykieta drukowana umieszczona w kieszonce z poliuretanu
- Może zawierać dostosowany tekst, kod kreskowy, kod QR 3 opcjonalne kolory (żółty/niebieski/biały)
Chip RFID zamknięty w kieszeni z poliuretanu
Węże pneumatyczne lub do sprężonego powietrza
Węże sprężonego powietrza TPU 8 × 5,5 mm zgrzewane.
Wytłaczanie
Wytłoczone logo lub oznaczenie zgrzane z materiałem termoplastycznym

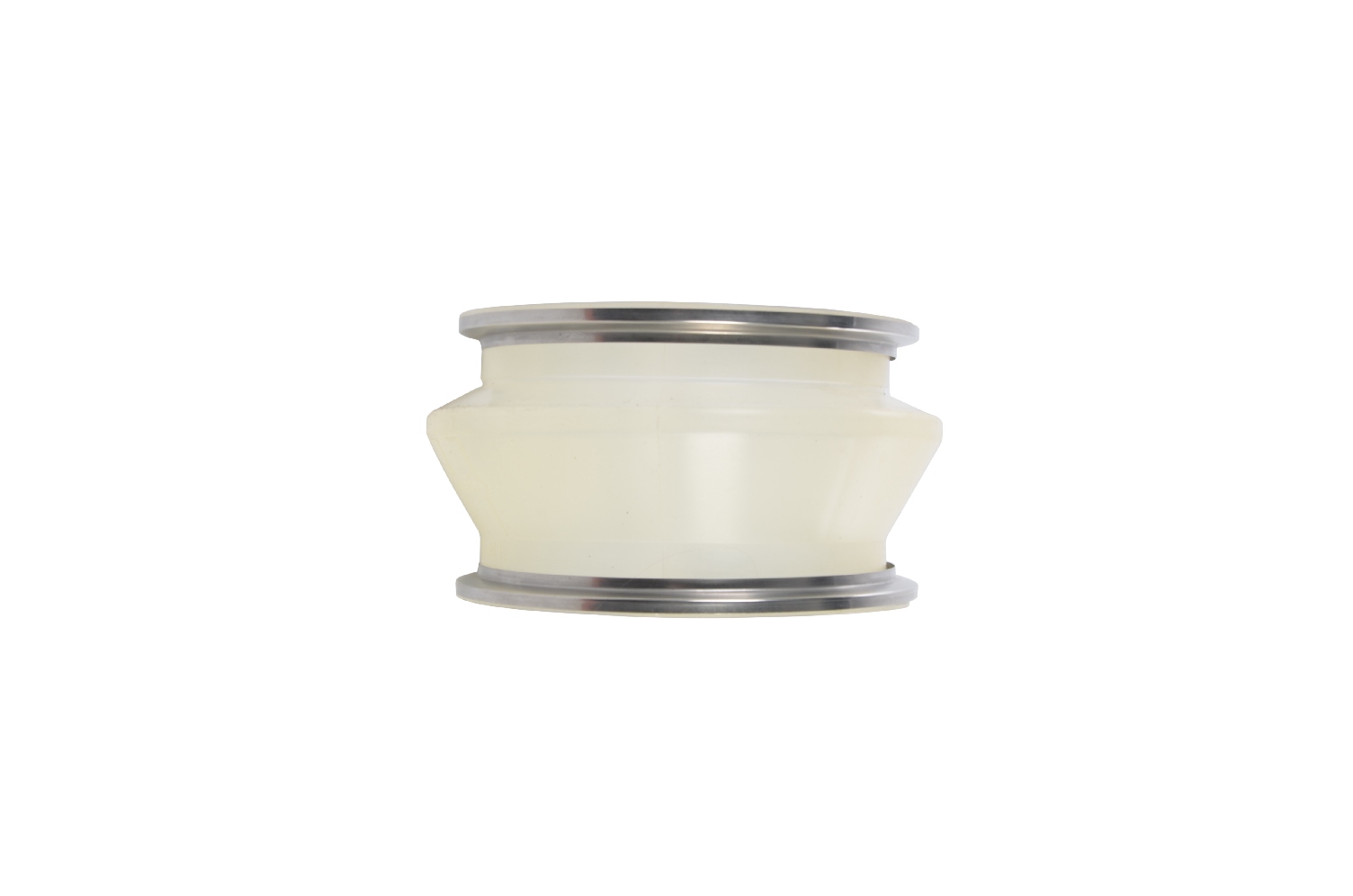

Dwie części są termoformowane i zgrzewane ze sobą, tworząc asymetryczny stożkowy kształt mieszkowy o kącie 60°. Górna i dolna część mogą być wykonane z różnych materiałów poliuretanowych. Górny stożek i mankiet są wykonane z poliuretanu o grubości 0,7 mm (standardowo), opcjonalnie dostępne są grubości 0,3 mm, 1,0 mm i 1,5 mm. Dolny stożek i mankiet są wykonane z poliuretanu o grubości 1,0 mm (standardowo), opcjonalnie dostępne są grubości 0,7 mm i 1,5 mm. Standardowe grubości zapewniają większą elastyczność górnego stożka niż dolnego. Możliwe są jednak również kombinacje, takie jak 0,7 mm u góry i 1,5 mm u dołu.
Cieńszy górny stożek zapewnia wymaganą elastyczność, podczas gdy dolny stożek zachowuje swój kształt, zapobiegając gromadzeniu się proszku wewnątrz mieszka. W zastosowaniach wymagających większej elastyczności lepszym wyborem może być PU BG CFT.
PU BG AC można dodatkowo dostosować, przedłużając mankiety po obu stronach, aby uzyskać większą całkowitą długość. Można je łatwo przyciąć na odpowiednią długość podczas produkcji lub za pomocą nożyczek. Dostępne są różne grubości i kolory.
