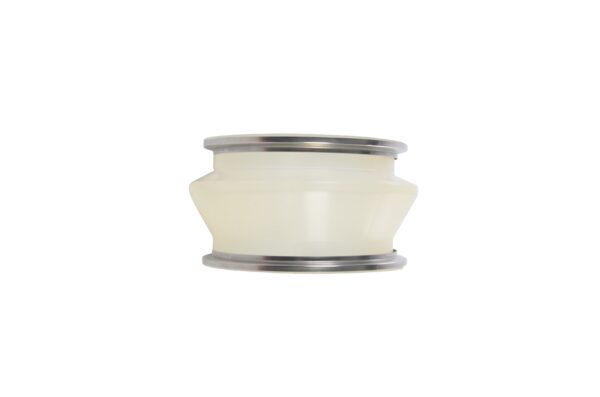

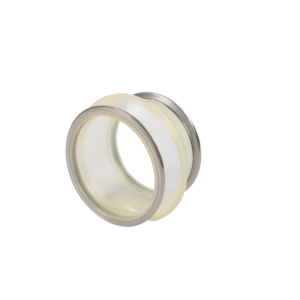

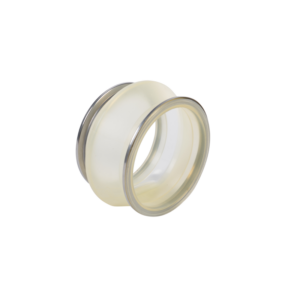

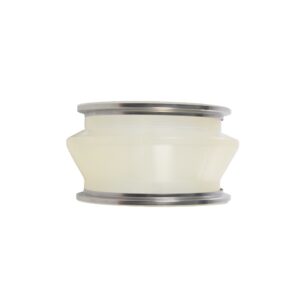

FSC is een flexibele verbinding die is uitgerust met een ingelaste Jacob-koppeling en zonder pakking is gemonteerd voor toepassingen met strenge normen.
Filcoflex FSC is een 100% luchtdichte en lekvrije flexibele aansluiting die naadloos aansluit op uw modulaire Jacob-leidingsysteem. Omdat er geen pakkingring op de flens nodig is, zijn er minder overgangen of naden op de plaatsen waar de FSC aansluit op de leiding of de machineflens.
Dit eenvoudigere ontwerp zorgt voor een soepele productstroom en vermindert het risico op lekkage aanzienlijk. FSC is een van onze populairste en meest aanpasbare flexibele koppelingen.
Diameters
Lengtes

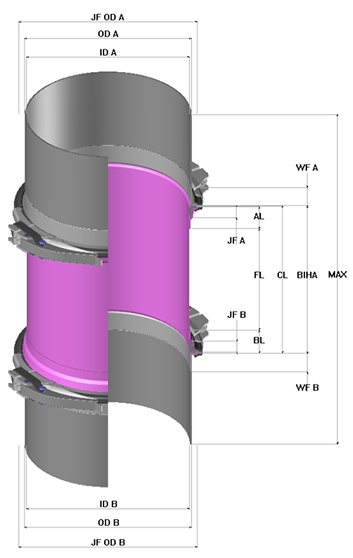

| Parameter | Uitleg |
|---|---|
| JF OD A | Jacob Flens Buiten |
| OD A | Buis buitendiameters |
| ID A | Binnendiameter |
| WF A | Lengte lasflens |
| AL | Ingenaaid in flenslengte |
| JF A | Lengte flens |
| FL | Lengte Flexibele Mouw |
Flexibel materiaal
Materiaal van de flens
Kleur
Wanddikte
Afwerking
Ra (binnen)
Ra (buiten)
Hardheid (Shore A)
Rek bij breuk
Flexibiliteitsbeoordeling
Ademend?
Flexibel materiaal
Materiaal van de flens
Kleur
Wanddikte
Afwerking
Ra (binnen)
Ra (buiten)
Hardheid (Shore A)
Rek bij breuk
Flexibiliteitsbeoordeling
Ademend?
Bedrijfstemperatuur
Maximale piek temperatuur
Flexibiliteit bij lage temperaturen
Drukweerstand
Volumeweerstand (Ω·cm)
Oppervlakteweerstand (Ω×cm)
Oscillatie
Trilling
Compressie
Flexibel materiaal
Materiaal van de flens
Kleur
Wanddikte
Afwerking
Ra (binnen)
Ra (buiten)
Hardheid (Shore A)
Rek bij breuk
Flexibiliteitsbeoordeling
Ademend?
FDA en USDA
Europese Commissie
3A
EHEDG
ATEX
FDA 21 CFR 177.1680 en 177.2600 en USDA
(EG) nr. 1935/2004, 2023–2006 en 10/2011
voldoet aan de 3A-norm
Voldoet aan de EHEDG-normen
Getest door Inburex. Voldoet aan de ATEX-normen voor alle zones met risico op stofexplosies. De FSC 1 mm is bestand tegen explosieschokken tot een lengte van 300 mm. Er gelden andere beperkingen.
Magneten, sensoren en schakelaars
Dankzij de flenzen van de slang kunnen beugels worden bevestigd voor de montage van elektromagneten, sensoren of naderingsschakelaars die de veiligheid vergroten.
Dit dient ter veiligheid, om te detecteren of er een slang is gemonteerd. Bovendien kunnen elektromagneten, wanneer de klem wordt gedemonteerd, de slang op zijn plaats houden om lekkage te voorkomen of om operators te beschermen tegen gevaarlijke bewegende mechanische onderdelen. Machines kunnen worden uitgeschakeld wanneer de juiste elektronische voorzorgsmaatregelen zijn getroffen.
Private label
Labels met oogjes zijn standaard voorzien op uw flexibele slang. Voor kleurcodering en identificatie kunt u kabelbinders, labels en dergelijke aan het product bevestigen.
Bij bestellingen vanaf bepaalde hoeveelheden is private labelling mogelijk. Neem contact met ons op voor meer informatie.
Versterkingsringen
Bij systemen die onder lichte onderdruk of vacuüm werken, worden de wanden van de flexibele slang vanzelf naar binnen gezogen, waardoor de doorsnede waar het product doorheen stroomt kleiner wordt. Het aantal verstevigingsringen is afhankelijk van de lengte van uw flexibele slang.
Vormen en configuraties

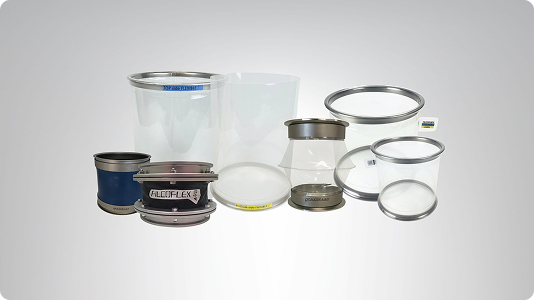

Beschikbare aangepaste vormen zijn onder meer conisch, excentrisch en balgvormig. FSC kan ook worden vervaardigd met één onbewerkt uiteinde of met een overgang van ronde/ovale naar rechthoekige leidingsystemen. Heeft u een speciaal ontwerp nodig? Neem dan contact met ons op.
Aarding of gronding
Dit garandeert de elektrische veiligheid en voorkomt schade aan apparatuur. Aangezien sommige flexibele connectoren isolerend zijn, kan aarding nodig zijn om ervoor te zorgen dat elektrische foutstromen op een veilige manier naar de aarde kunnen vloeien. Dit voorkomt dat er gevaarlijke spanningen ontstaan die tot elektrocutie of vonkvorming kunnen leiden.
